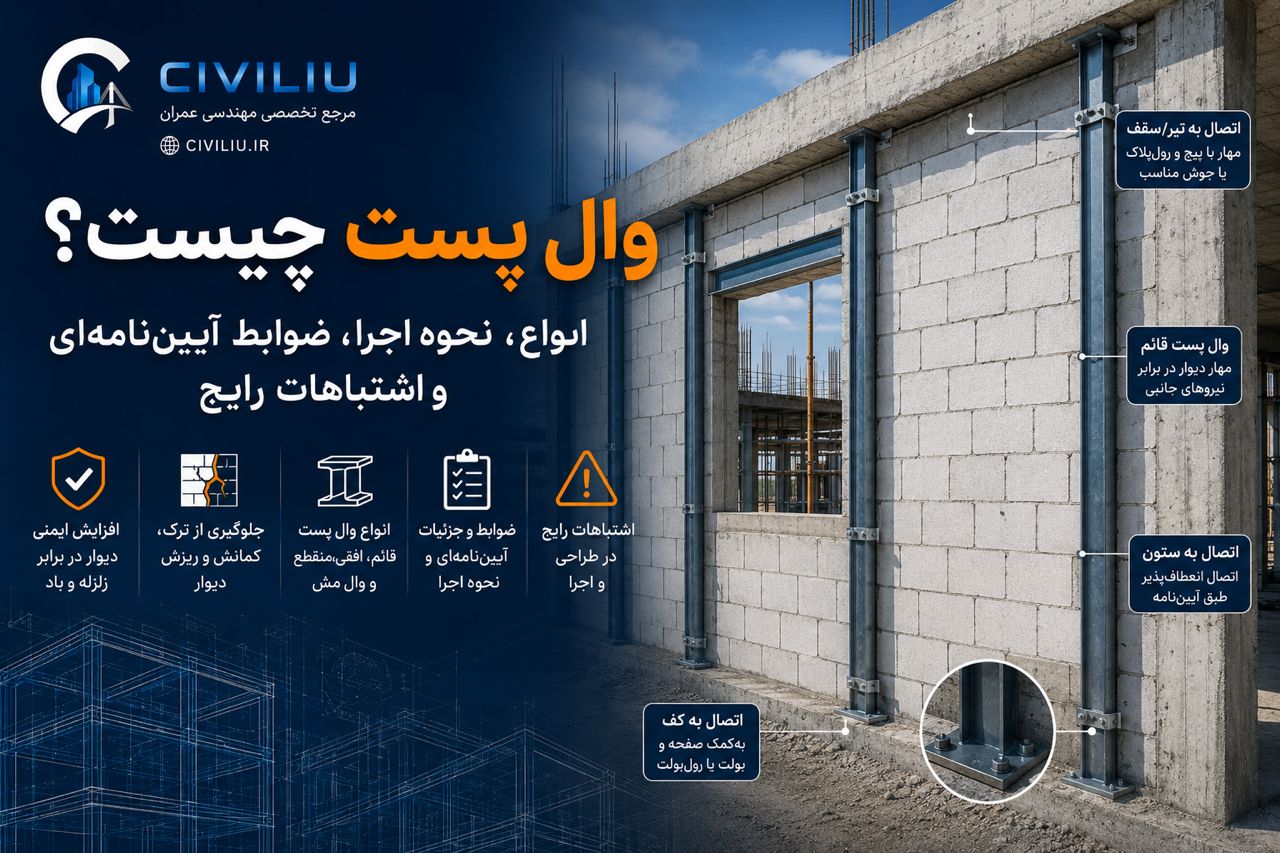

وال پست یا Wall Post یکی از اجزای مهم در اجرای دیوارهای غیرسازهای ساختمان است که برای مهار دیوار در برابر نیروهای جانبی، بهویژه نیروی زلزله و باد، استفاده میشود. دیوارهای داخلی و خارجی ساختمان معمولاً عضو باربر اصلی سازه نیستند، اما در صورت مهار نشدن میتوانند هنگام زلزله دچار ترک، جداشدگی، ریزش یا آسیب جدی شوند.
به زبان ساده، وال پست مانند یک نگهدارنده یا تکیهگاه کمکی برای دیوار عمل میکند. وظیفه اصلی آن این است که دیوار را در جای خود نگه دارد، از کمانش و حرکت خارج از صفحه دیوار جلوگیری کند و اجازه ندهد دیوار هنگام زلزله از قاب سازهای جدا شود یا فرو بریزد.
اجرای وال پست فقط یک کار ظاهری یا سلیقهای نیست؛ بلکه بخشی از ایمنی ساختمان محسوب میشود. در سالهای اخیر، به دلیل خسارتهایی که در زلزلهها به دیوارهای غیرسازهای وارد شده، توجه به مهار دیوارها، اجرای صحیح وال پست، وال مش، میلگرد بستر و جزئیات اتصال دیوارها اهمیت بسیار بیشتری پیدا کرده است.
۱- وال پست چیست؟
وال پست به عضو یا مجموعهای از اعضای مهاری گفته میشود که برای نگهداری و مهار دیوارهای غیرسازهای در ساختمان استفاده میشوند. این اعضا میتوانند از جنس فولاد، نبشی، ناودانی، قوطی، تسمه، میلگرد بستر، شبکه الیاف یا سیستمهای نوین مهار دیوار باشند.
دیوارهای غیرسازهای مانند دیوارهای جداکننده داخلی، دیوارهای پیرامونی، تیغهها، دیوارهای هبلکس، دیوارهای سفالی و دیوارهای بلوکی، بار اصلی سازه را تحمل نمیکنند. با این حال، این دیوارها باید در برابر نیروهای جانبی، تغییرشکل قاب و لرزشهای زلزله مهار شوند.
اگر دیوار بدون جزئیات مهاری مناسب اجرا شود، ممکن است در زمان زلزله یا حتی در اثر تغییرشکلهای سازهای، دچار ترک، جداشدگی از ستون و سقف، ریزش موضعی یا تخریب کامل شود. وال پست با ایجاد مهار مناسب، احتمال این آسیبها را کاهش میدهد.
۲- چرا اجرای وال پست اهمیت دارد؟
بسیاری از افراد تصور میکنند چون دیوارهای غیرسازهای باربر نیستند، آسیب آنها اهمیت زیادی ندارد؛ اما این تصور اشتباه است. در زلزلهها، ریزش دیوارهای داخلی و خارجی میتواند باعث خسارت مالی، مسدود شدن مسیر خروج، آسیب به افراد و کاهش ایمنی ساختمان شود.
- جلوگیری از ریزش دیوارهای غیرسازهای هنگام زلزله
- کاهش ترکهای ناشی از تغییرشکل قاب سازهای
- افزایش ایمنی دیوارهای پیرامونی و نما
- کنترل حرکت خارج از صفحه دیوار
- جلوگیری از جدا شدن دیوار از ستون، تیر و سقف
- افزایش دوام و کیفیت اجرای تیغهها و دیوارچینی
وال پست زمانی عملکرد مناسبی دارد که بهدرستی طراحی و اجرا شود. اجرای صرف چند نبشی یا قوطی بدون رعایت جزئیات اتصال، جداسازی، فاصلهگذاری و الزامات آییننامهای، نمیتواند تضمینکننده عملکرد مناسب دیوار باشد.
۳- دیوار غیرسازهای چیست؟
دیوار غیرسازهای دیواری است که نقش اصلی آن جدا کردن فضاها، پوشش پیرامونی ساختمان، ایجاد حریم، عایق صوتی یا حرارتی و تکمیل معماری ساختمان است. این دیوارها معمولاً برای تحمل بارهای اصلی سازه طراحی نمیشوند.
نمونههای رایج دیوارهای غیرسازهای شامل دیوارهای سفالی، دیوارهای بلوک سیمانی، دیوار هبلکس، دیوار لیکا، تیغههای داخلی و دیوارهای پیرامونی ساختمان هستند. این دیوارها اگر بهدرستی مهار نشوند، در برابر نیروهای خارج از صفحه بسیار آسیبپذیر خواهند بود.
| نوع دیوار | نیاز به مهار |
|---|---|
| دیوار سفالی | در صورت طول، ارتفاع یا شرایط لرزهای نامناسب، نیازمند مهار اصولی است. |
| دیوار هبلکس | به دلیل سبک بودن، باید با جزئیات مناسب مانند بست، وال پست، وال مش یا میلگرد بستر مهار شود. |
| دیوار بلوکی | برای جلوگیری از حرکت خارج از صفحه و ترک، نیازمند اجرای جزئیات مهاری است. |
| دیوار پیرامونی | به دلیل قرارگیری در نمای خارجی و خطر ریزش، اهمیت مهار آن بسیار زیاد است. |
۴- انواع وال پست
وال پست از نظر شکل اجرا، محل قرارگیری و عملکرد به انواع مختلفی تقسیم میشود. انتخاب نوع وال پست به نوع دیوار، طول و ارتفاع دیوار، نوع مصالح، محل بازشوها، سیستم سازهای و نقشههای مصوب پروژه بستگی دارد.
| نوع وال پست | توضیح | کاربرد رایج |
|---|---|---|
| وال پست قائم | عضو مهاری عمودی که در طول دیوار یا کنار بازشوها اجرا میشود. | دیوارهای بلند، دیوارهای طولانی و اطراف در و پنجره |
| وال پست افقی | عضو مهاری افقی که برای کنترل ارتفاع مؤثر دیوار استفاده میشود. | دیوارهای با ارتفاع زیاد و تیغههای بلند |
| وال پست منقطع | مهارهای کوتاه و منقطع که معمولاً با ناودانی یا قطعات مشابه اجرا میشوند. | مهار دیوار با جزئیات جدیدتر و کاهش اتصال صلب نامناسب |
| وال مش | سیستم مهار دیوار با استفاده از شبکه الیاف و لایه پوششی مناسب. | دیوارهای غیرسازهای جدید و برخی روشهای نوین مهار لرزهای |
۵- وال پست قائم چیست؟
وال پست قائم یا وادار قائم، عضو عمودی مهاری است که برای کاهش طول آزاد دیوار و کنترل حرکت خارج از صفحه استفاده میشود. این عضو معمولاً در طول دیوارهای بلند، در انتهای دیوار یا در کنار بازشوهای بزرگ مانند در و پنجره اجرا میشود.
در اجرای وال پست قائم، نکته بسیار مهم این است که عضو مهاری نباید باعث ایجاد اتصال صلب و نامناسب بین دیوار و قاب سازهای شود. دیوار باید مهار شود، اما در عین حال امکان تغییرشکل نسبی سازه و دیوار نیز طبق جزئیات طراحی در نظر گرفته شود.
۶- وال پست افقی چیست؟
وال پست افقی برای کاهش ارتفاع آزاد دیوار و کنترل رفتار دیوار در برابر نیروهای خارج از صفحه به کار میرود. این نوع مهار معمولاً در دیوارهایی که ارتفاع زیادی دارند یا در تیغههایی که نسبت ارتفاع به ضخامت آنها زیاد است، اهمیت پیدا میکند.
وال پست افقی میتواند به شکل ناودانی، نبشی، تیرک افقی یا جزئیات مشابه اجرا شود. انتخاب نوع و ابعاد آن باید طبق نقشه سازه، جزئیات اجرایی و نظر مهندس طراح انجام شود.
۷- وال پست منقطع چیست؟
وال پست منقطع یکی از روشهای مهار دیوارهای غیرسازهای است که در آن به جای اجرای اعضای پیوسته و صلب، از قطعات کوتاهتر مانند ناودانی منقطع یا بستهای مهاری استفاده میشود. هدف این روش، مهار دیوار در برابر حرکت خارج از صفحه و در عین حال جلوگیری از قفل شدن نامناسب دیوار داخل قاب سازهای است.
در اجرای وال پست منقطع، باید فاصلهها، نوع اتصال، ضخامت قطعات، نحوه قرارگیری در کنار دیوار و امکان حرکت نسبی دیوار با دقت کنترل شود. اجرای اشتباه این سیستم میتواند باعث ترک در دیوار یا انتقال نامناسب نیرو به قاب شود.
۸- تفاوت وال پست و وال مش
وال پست و وال مش هر دو برای مهار دیوارهای غیرسازهای استفاده میشوند، اما روش عملکرد و اجرای آنها متفاوت است. وال پست معمولاً با اعضای فولادی مانند نبشی، ناودانی، قوطی یا وادار اجرا میشود، در حالی که وال مش از شبکه الیاف و پوشش مناسب برای مسلح کردن سطح دیوار استفاده میکند.
| ویژگی | وال پست | وال مش |
|---|---|---|
| نوع مصالح | فولاد، نبشی، ناودانی، قوطی یا قطعات مشابه | شبکه الیاف به همراه پوشش یا ملات مناسب |
| روش عملکرد | مهار خطی یا موضعی دیوار | مسلح کردن سطح دیوار و کنترل ترک و حرکت خارج از صفحه |
| کاربرد | دیوارهای بلند، طولانی، پیرامونی و کنار بازشوها | برخی دیوارهای غیرسازهای با جزئیات نوین مهار لرزهای |
انتخاب وال پست یا وال مش باید بر اساس ضوابط پروژه، نقشههای مصوب، نوع دیوار و نظر مهندس طراح انجام شود. هیچکدام را نباید بدون بررسی فنی جایگزین دیگری کرد.
۹- نحوه اجرای وال پست مرحله به مرحله
اجرای وال پست باید بر اساس نقشههای اجرایی و جزئیات مصوب انجام شود. مراحل کلی اجرا به صورت زیر است، اما ممکن است در هر پروژه با توجه به نوع دیوار، نوع سازه و سیستم مهار، جزئیات متفاوت باشد.
- بررسی نقشه معماری، سازه و جزئیات دیوارهای غیرسازهای
- مشخص کردن محل وال پستهای قائم، افقی، منقطع و اطراف بازشوها
- کنترل نوع دیوار، ضخامت دیوار، طول آزاد و ارتفاع آزاد دیوار
- آمادهسازی محل اتصال به تیر، ستون، کف یا سقف طبق دیتیل مصوب
- نصب قطعات فلزی مانند نبشی، ناودانی، قوطی یا بستهای مهاری
- اجرای دیوارچینی با رعایت فاصله جداکننده، مصالح مناسب و بستهای موردنیاز
- کنترل عدم اتصال صلب نامناسب دیوار به قاب سازهای
- کنترل بازشوها، نعل درگاه، وادارهای کنار پنجره و در
- اجرای نازککاری، رابیتس یا توری مناسب در محل اتصال مصالح مختلف برای کنترل ترک
- بازبینی نهایی توسط ناظر یا مسئول فنی پروژه
۱۰- ضوابط آییننامهای وال پست
ضوابط اجرای وال پست و مهار دیوارهای غیرسازهای در ایران معمولاً با توجه به پیوست ششم استاندارد ۲۸۰۰، نشریه ۸۱۹، نقشههای مصوب پروژه و ابلاغیههای سازمان نظام مهندسی بررسی میشود. این ضوابط برای کاهش آسیب اجزای غیرسازهای در برابر زلزله تدوین شدهاند.
نکته مهم این است که ضوابط وال پست فقط به نصب یک پروفیل فولادی محدود نمیشود. نحوه اتصال به تیر و ستون، امکان حرکت نسبی دیوار، نحوه مهار خارج از صفحه، نحوه برخورد با بازشوها، فاصلههای اجرایی، نوع مصالح دیوار و جزئیات نازککاری همگی باید کنترل شوند.
| منبع یا ضابطه | موضوع اصلی |
|---|---|
| پیوست ششم استاندارد ۲۸۰۰ | طراحی لرزهای و اجرای اجزای غیرسازهای معماری |
| نشریه ۸۱۹ | راهنمای طراحی سازهای و جزئیات اجرایی دیوارهای غیرسازهای |
| نقشههای مصوب پروژه | جزئیات خاص همان پروژه بر اساس طراحی مهندس محاسب |
| ابلاغیههای نظام مهندسی | جزئیات اجرایی و الزامات کنترل در هر استان یا شهر |
بنابراین برای اجرای صحیح وال پست، نباید فقط به تجربه استادکار یا دیتیلهای قدیمی تکیه کرد. اجرای نهایی باید با نظر مهندس ناظر، نقشههای مصوب و ضوابط بهروز کنترل شود.
۱۱- وال پست در دیوار هبلکس
دیوار هبلکس به دلیل وزن کم، اجرای سریع و عایق بودن، در ساختمانسازی کاربرد زیادی دارد؛ اما سبک بودن آن به معنی بینیازی از مهار نیست. دیوارهای هبلکس نیز باید طبق جزئیات اجرایی مناسب، با بست، وال پست، وال مش، میلگرد بستر یا روشهای تأییدشده مهار شوند.
یکی از اشتباهات رایج در اجرای دیوار هبلکس، اتصال نامناسب یا بیش از حد صلب دیوار به ستون و سقف است. اگر دیوار نتواند تغییرشکلهای نسبی سازه را تحمل کند، احتمال ترک خوردن دیوار، ترک در نازککاری و جداشدگی در محل اتصال افزایش پیدا میکند.
در دیوار هبلکس باید نوع چسب یا ملات، فاصله بستها، نحوه اتصال به سازه، اجرای نوارهای تقویتی در محل اتصال مصالح مختلف و جزئیات بازشوها با دقت کنترل شود.
۱۲- وال پست اطراف در و پنجره
بازشوها از نقاط حساس دیوار هستند. وجود در، پنجره، داکت یا بازشو باعث قطع پیوستگی دیوار میشود و تمرکز تنش در گوشههای بازشو را افزایش میدهد. به همین دلیل، اطراف بازشوها باید با جزئیات مناسب مهار شوند.
در بسیاری از پروژهها، کنار بازشوهای بزرگ از وادار قائم و در بالای بازشو از نعل درگاه یا تیرک مناسب استفاده میشود. اگر چهارچوب فلزی یا جزئیات اجرایی توانایی مهار کافی نداشته باشد، بیتوجهی به وال پست اطراف بازشو میتواند باعث ترکهای قطری در گوشه در و پنجره شود.
۱۳- اشتباهات رایج در اجرای وال پست
اجرای وال پست اگر به صورت غیراصولی انجام شود، ممکن است نه تنها مشکل را حل نکند، بلکه باعث ایجاد ترک و آسیب بیشتر شود. در ادامه مهمترین اشتباهات رایج در اجرای وال پست آورده شده است.
- اجرای وال پست بدون نقشه و بدون تأیید مهندس ناظر
- استفاده از دیتیلهای قدیمی و اتصال صلب نامناسب دیوار به قاب
- بیتوجهی به حرکت نسبی دیوار و سازه هنگام زلزله
- جوشکاری یا اتصال ضعیف قطعات فلزی
- نبود مهار مناسب در اطراف بازشوها
- رعایت نکردن فاصله جداکننده بین دیوار و ستون یا سقف در محلهای لازم
- استفاده نکردن از توری، رابیتس یا نوار مناسب در محل اتصال مصالح متفاوت
- اجرای دیوارچینی قبل از مشخص شدن جزئیات وال پست
۱۴- علت ترک دیوار در صورت اجرای غلط وال پست
یکی از نشانههای اجرای اشتباه وال پست، ایجاد ترک در دیوار یا نازککاری است. این ترکها ممکن است در محل اتصال دیوار به ستون، اطراف پنجره، بالای در، در گوشهها یا در امتداد مرز مصالح متفاوت دیده شوند.
| نوع مشکل | علت احتمالی |
|---|---|
| ترک کنار ستون | اتصال نامناسب دیوار به ستون یا نبود جزئیات جداکننده و مهاری مناسب |
| ترک قطری کنار بازشو | نبود مهار کافی اطراف در و پنجره یا اجرای نادرست نعل درگاه |
| ترک افقی یا عمودی در سطح دیوار | طول یا ارتفاع آزاد زیاد، نبود مهار مناسب یا جمعشدگی مصالح |
| ترک در محل اتصال مصالح مختلف | نبود توری، رابیتس، نوار مسلحکننده یا جزئیات نازککاری مناسب |
۱۵- چکلیست اجرای وال پست در کارگاه
- آیا نقشه وال پست و جزئیات دیوارهای غیرسازهای در پروژه موجود است؟
- آیا محل وادارهای قائم، افقی، منقطع و اطراف بازشوها مشخص شده است؟
- آیا نوع مصالح دیوار با جزئیات مهار انتخابشده هماهنگ است؟
- آیا اتصال وال پست به تیر، ستون، کف یا سقف مطابق دیتیل مصوب است؟
- آیا از اتصال صلب و قفل شدن نامناسب دیوار داخل قاب جلوگیری شده است؟
- آیا کنار بازشوها، پنجرهها و درها مهار مناسب دارد؟
- آیا محل اتصال مصالح مختلف برای جلوگیری از ترک نازککاری تقویت شده است؟
- آیا اجرای نهایی توسط مهندس ناظر یا مسئول فنی کنترل شده است؟
۱۶- سوالات پرتکرار درباره وال پست (FAQ):
آیا همه دیوارها به وال پست نیاز دارند؟
خیر. نیاز به وال پست به طول، ارتفاع، نوع دیوار، محل دیوار، نوع مصالح، وجود بازشو، سیستم مهار و ضوابط پروژه بستگی دارد. برخی دیوارها ممکن است با سیستمهای دیگری مانند وال مش یا میلگرد بستر مهار شوند.
آیا وال پست همان نبشیکشی است؟
نه دقیقاً. نبشیکشی یکی از روشهای قدیمی یا رایج برای مهار دیوار بوده، اما وال پست مفهوم گستردهتری دارد و شامل انواع وادار، ناودانی منقطع، بست، میلگرد بستر، وال مش و جزئیات مهاری مختلف میشود.
آیا اجرای وال پست بعد از دیوارچینی ممکن است؟
در بعضی موارد میتوان اصلاحاتی انجام داد، اما اجرای اصولی وال پست باید قبل یا همزمان با دیوارچینی برنامهریزی شود. اجرای دیرهنگام معمولاً باعث دوبارهکاری، کاهش کیفیت و افزایش هزینه میشود.
وال پست برای دیوار هبلکس لازم است؟
دیوار هبلکس نیز باید طبق جزئیات مهاری مناسب اجرا شود. بسته به شرایط پروژه، ممکن است از وال پست، بست، میلگرد بستر، وال مش یا ترکیبی از روشها استفاده شود. تصمیم نهایی باید بر اساس نقشه و نظر مهندس طراح باشد.
۱۷- جمعبندی نهایی
وال پست یکی از مهمترین اجزای مهار دیوارهای غیرسازهای در ساختمان است. وظیفه اصلی آن جلوگیری از حرکت خارج از صفحه، ریزش، ترکخوردگی و جداشدگی دیوار در برابر نیروهای جانبی مانند زلزله و باد است.
وال پست میتواند به شکل قائم، افقی، منقطع یا در قالب سیستمهای جدیدتر مانند وال مش اجرا شود. انتخاب نوع مهار باید بر اساس نوع دیوار، ابعاد دیوار، محل بازشوها، سیستم سازهای، ضوابط آییننامهای و نقشههای مصوب پروژه انجام شود.
مهمترین نکته در اجرای وال پست این است که دیوار باید مهار شود، اما نباید به شکل نادرست و کاملاً صلب داخل قاب سازهای قفل شود. رعایت جزئیات اتصال، فاصله جداکننده، مهار اطراف بازشوها، کنترل ترک نازککاری و اجرای صحیح طبق نظر مهندس ناظر، نقش مهمی در ایمنی و دوام ساختمان دارد.
