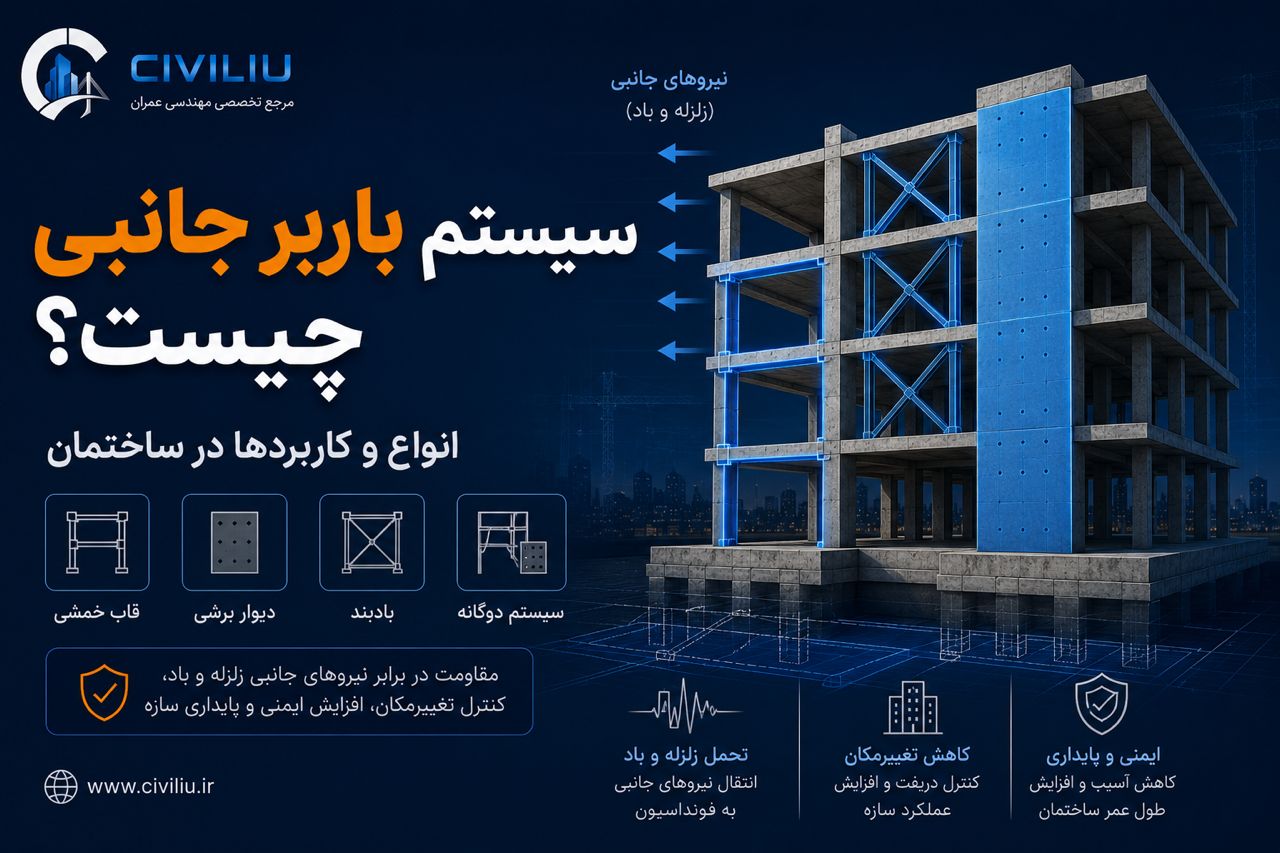

سیستم باربر جانبی یکی از مهمترین بخشهای سازه ساختمان است که وظیفه مقاومت در برابر نیروهای جانبی مانند زلزله و باد را بر عهده دارد. هر ساختمان علاوه بر بارهای ثقلی مانند وزن سقف، دیوارها، کفسازی، تجهیزات و بار زنده، تحت اثر نیروهای افقی نیز قرار میگیرد. این نیروهای افقی اگر به درستی مهار نشوند، میتوانند باعث تغییرمکان جانبی زیاد، افزایش دریفت، آسیب به اعضای سازهای و غیرسازهای و حتی ناپایداری ساختمان شوند.
به زبان ساده، سیستم باربر جانبی مثل ستون فقرات لرزهای ساختمان عمل میکند. این سیستم باید بتواند نیروی زلزله یا باد را از طبقات مختلف جمعآوری کند و از طریق مسیر مناسب به فونداسیون و سپس به زمین منتقل نماید. اگر این مسیر انتقال نیرو پیوسته، منظم و کافی نباشد، ساختمان در برابر زلزله عملکرد مناسبی نخواهد داشت.
از مهمترین انواع سیستمهای باربر جانبی میتوان به قاب خمشی، دیوار برشی، مهاربند یا بادبند و سیستم دوگانه اشاره کرد. انتخاب نوع سیستم باربر جانبی به عوامل مختلفی مانند ارتفاع ساختمان، نوع سازه، معماری، منطقه لرزهخیزی، محدودیتهای اجرایی، آییننامه طراحی و اقتصاد پروژه بستگی دارد.
۱- سیستم باربر جانبی چیست؟
سیستم باربر جانبی به مجموعه اعضا و اجزای سازهای گفته میشود که وظیفه تحمل و انتقال نیروهای جانبی ساختمان را بر عهده دارند. نیروهای جانبی معمولاً در اثر زلزله، باد، فشار خاک، فشار آب یا نیروهای دینامیکی ایجاد میشوند؛ اما در ساختمانهای شهری، مهمترین نیروهای جانبی معمولاً زلزله و باد هستند.
وقتی زلزله رخ میدهد، زمین حرکت میکند و جرم ساختمان در برابر این حرکت واکنش نشان میدهد. این واکنش باعث ایجاد نیروهای افقی در طبقات میشود. سیستم باربر جانبی باید این نیروها را تحمل کند و اجازه ندهد ساختمان بیش از حد تغییرمکان دهد یا دچار آسیب خطرناک شود.
اگر ساختمان سیستم باربر جانبی مناسب نداشته باشد، حتی اگر ستونها و تیرها از نظر بار ثقلی کافی باشند، ممکن است در برابر زلزله عملکرد ضعیفی نشان دهد. بنابراین طراحی سازه فقط به تحمل وزن ساختمان محدود نمیشود؛ بلکه کنترل نیروهای جانبی و تغییرمکانهای ناشی از آن نیز اهمیت بسیار زیادی دارد.
۲- تفاوت بار ثقلی و بار جانبی در ساختمان
برای درک بهتر سیستم باربر جانبی، ابتدا باید تفاوت بار ثقلی و بار جانبی را بدانیم. بارهای ثقلی در راستای قائم و به سمت پایین وارد میشوند، اما بارهای جانبی در راستای افقی به سازه اثر میکنند.
| نوع بار | جهت اثر | مثال |
|---|---|---|
| بار ثقلی | قائم و رو به پایین | وزن سقف، دیوار، کفسازی، تأسیسات و بار زنده |
| بار جانبی | افقی و جانبی | زلزله، باد، فشار جانبی خاک و فشار آب |
در بیشتر ساختمانها، اعضایی مانند تیرها و ستونها در تحمل بارهای ثقلی نقش دارند، اما برای تحمل بارهای جانبی ممکن است به سیستمهای خاصی مانند قاب خمشی، بادبند یا دیوار برشی نیاز باشد. البته در بسیاری از سازهها، یک عضو میتواند هم در تحمل بار ثقلی و هم در تحمل بار جانبی نقش داشته باشد.
۳- چرا سیستم باربر جانبی مهم است؟
اهمیت سیستم باربر جانبی زمانی مشخص میشود که ساختمان تحت اثر زلزله یا باد قرار میگیرد. اگر سازه سختی و مقاومت جانبی کافی نداشته باشد، تغییرمکان جانبی آن زیاد میشود. این تغییرمکان میتواند باعث افزایش دریفت طبقات، ترک خوردن دیوارها، آسیب دیدن نما، خرابی تأسیسات، افزایش اثر P-Delta و در حالت شدید، ناپایداری سازه شود.
- تحمل و انتقال نیروی زلزله و باد به فونداسیون
- کاهش تغییرمکان جانبی ساختمان
- کنترل دریفت طبقات
- کاهش خطر طبقه نرم و نامنظمی در ارتفاع
- کاهش اثرات مرتبه دوم مانند P-Delta
- افزایش ایمنی و عملکرد لرزهای ساختمان
بنابراین سیستم باربر جانبی فقط برای جلوگیری از فروریزش نیست؛ بلکه برای کاهش خسارت، حفظ عملکرد ساختمان، جلوگیری از آسیب اجزای غیرسازهای و کنترل تغییرشکلهای غیرمجاز نیز اهمیت دارد.
۴- مسیر انتقال نیروی جانبی در ساختمان
یکی از اصول مهم در طراحی لرزهای، وجود مسیر مناسب و پیوسته برای انتقال نیرو است. نیروی جانبی زلزله ابتدا به دلیل جرم طبقات ایجاد میشود. سپس از طریق دیافراگم سقف به سیستم باربر جانبی منتقل میشود. بعد از آن، این نیرو از طریق اعضایی مانند دیوار برشی، بادبند یا قاب خمشی به فونداسیون و در نهایت به زمین منتقل میگردد
.
- ایجاد نیروی جانبی در طبقات به دلیل زلزله یا باد
- انتقال نیرو از کفها و دیافراگم سقف
- رسیدن نیرو به قاب خمشی، دیوار برشی یا بادبند
- انتقال نیرو به ستونها، دیوارها یا اعضای قائم مقاوم
- انتقال نهایی نیرو به فونداسیون و زمین
اگر در این مسیر انتقال نیرو، ناپیوستگی، حذف عضو، ضعف اتصال یا تغییر ناگهانی سختی وجود داشته باشد، رفتار لرزهای ساختمان میتواند نامطلوب شود. برای مثال، قطع شدن دیوار برشی در طبقه همکف یا حذف بادبند در یک طبقه ممکن است باعث ایجاد طبقه نرم یا تمرکز نیرو در اعضای خاص شود.
۵- انواع سیستم باربر جانبی در ساختمان
در ساختمانها از سیستمهای مختلفی برای مقاومت در برابر نیروهای جانبی استفاده میشود. هر سیستم مزایا، محدودیتها و کاربردهای خاص خود را دارد. انتخاب سیستم مناسب باید بر اساس شرایط پروژه و ضوابط آییننامهای انجام شود.
| سیستم باربر جانبی | کاربرد رایج | ویژگی کلی |
|---|---|---|
| قاب خمشی | ساختمانهای فولادی و بتنی | مقاومت از طریق سختی اتصالات تیر و ستون و رفتار خمشی |
| دیوار برشی | سازههای بتنی و ساختمانهای نسبتاً بلند | سختی جانبی زیاد و کنترل مناسب دریفت |
| بادبند یا مهاربند | سازههای فولادی | افزایش سختی جانبی با اعضای قطری |
| سیستم دوگانه | ساختمانهای مهم یا بلندتر | ترکیب قاب خمشی با دیوار برشی یا مهاربند |
۶- قاب خمشی چیست و چه نقشی در باربری جانبی دارد؟
قاب خمشی یکی از سیستمهای مهم باربر جانبی است که در آن تیرها و ستونها از طریق اتصالات مقاوم به هم متصل میشوند و در برابر نیروهای جانبی با خمش و تغییرشکل قاب مقاومت میکنند. در این سیستم، سختی اتصال تیر به ستون نقش مهمی در عملکرد سازه دارد.
قاب خمشی میتواند در سازههای فولادی و بتنی استفاده شود. یکی از مزایای آن، ایجاد آزادی بیشتر در معماری است؛ چون برخلاف بادبند یا دیوار برشی، الزاماً دهانهها را با اعضای قطری یا دیوارهای گسترده اشغال نمیکند. اما در مقابل، قاب خمشی معمولاً نسبت به دیوار برشی یا بادبند سختی جانبی کمتری دارد و ممکن است کنترل دریفت در ساختمانهای بلندتر دشوارتر شود.
- مناسب برای فضاهایی که نیاز به بازشو و معماری آزادتر دارند.
- وابسته به کیفیت اتصال تیر به ستون است.
- در ساختمانهای بلند ممکن است کنترل دریفت چالشبرانگیز شود.
- در طراحی لرزهای، شکلپذیری و جزئیات اجرایی آن اهمیت زیادی دارد.
۷- دیوار برشی چیست و چه کاربردی دارد؟
دیوار برشی یکی از مؤثرترین سیستمهای باربر جانبی در سازههای بتنی است. این دیوارها معمولاً به صورت دیوارهای بتنی مسلح اجرا میشوند و وظیفه تحمل بخش مهمی از نیروی زلزله و باد را بر عهده دارند. دیوار برشی به دلیل سختی جانبی زیاد، نقش مهمی در کاهش تغییرمکان جانبی و کنترل دریفت ساختمان دارد.
در ساختمانهای بلند یا سازههایی که کنترل دریفت مهم است، استفاده مناسب از دیوار برشی میتواند عملکرد لرزهای را بهبود دهد. البته جانمایی دیوارهای برشی باید با دقت انجام شود؛ زیرا جانمایی نامتقارن یا نامناسب میتواند باعث پیچش سازه و افزایش تغییرمکان در برخی نقاط شود.
- سختی جانبی بالا و کنترل مناسب دریفت
- کاربرد زیاد در سازههای بتنی و ساختمانهای چندطبقه
- نیازمند جانمایی مناسب در پلان و امتداد تا فونداسیون
- مؤثر در کاهش اثر P-Delta به دلیل کاهش تغییرمکان جانبی
۸- بادبند یا مهاربند چیست؟
بادبند یا مهاربند یکی از رایجترین سیستمهای باربر جانبی در سازههای فولادی است. در این سیستم، اعضای قطری بین تیرها و ستونها قرار میگیرند و با ایجاد مسیر انتقال نیرو، سختی جانبی ساختمان را افزایش میدهند. بادبندها میتوانند در برابر نیروهای جانبی ناشی از زلزله و باد عملکرد مؤثری داشته باشند.
بادبندها انواع مختلفی دارند؛ مانند بادبند ضربدری، هشتی، هفتی، شورون، واگرا و همگرا. انتخاب نوع بادبند به معماری، ارتفاع ساختمان، نوع سازه، ضوابط آییننامهای و هدف طراحی بستگی دارد. در بسیاری از ساختمانهای فولادی، بادبند به دلیل اجرای نسبتاً ساده و افزایش زیاد سختی جانبی، گزینهای رایج و اقتصادی است.
- افزایش سختی جانبی در سازه فولادی
- کمک به کاهش دریفت ساختمان
- اجرای نسبتاً اقتصادی در بسیاری از پروژهها
- ایجاد محدودیت معماری در محل بازشوها و پنجرهها
۹- سیستم دوگانه چیست؟
سیستم دوگانه به سیستمی گفته میشود که در آن دو سیستم مقاوم جانبی به صورت همزمان در ساختمان استفاده میشوند. رایجترین حالت، ترکیب قاب خمشی با دیوار برشی در سازه بتنی یا ترکیب قاب خمشی با مهاربند در سازه فولادی است.
هدف از سیستم دوگانه این است که سازه هم از سختی جانبی مناسب و هم از شکلپذیری کافی برخوردار باشد. دیوار برشی یا بادبند معمولاً بخش قابل توجهی از سختی و مقاومت جانبی را تأمین میکند و قاب خمشی نیز در تحمل بخشی از بار جانبی و ایجاد شکلپذیری نقش دارد.
این سیستم در ساختمانهای بلندتر یا پروژههایی که کنترل دریفت اهمیت بیشتری دارد، میتواند گزینه مناسبی باشد. البته طراحی سیستم دوگانه باید دقیق و مطابق ضوابط آییننامهای انجام شود؛ زیرا سهم هر سیستم در تحمل نیروی جانبی و نحوه تعامل آنها بسیار مهم است.
۱۰- مقایسه انواع سیستمهای باربر جانبی
| سیستم | مزیت اصلی | محدودیت اصلی | کاربرد رایج |
|---|---|---|---|
| قاب خمشی | آزادی معماری و شکلپذیری مناسب | سختی کمتر و احتمال دریفت بیشتر | ساختمانهای کوتاه تا متوسط |
| دیوار برشی | سختی زیاد و کنترل خوب دریفت | محدودیت معماری و نیاز به جانمایی مناسب | سازههای بتنی و ساختمانهای چندطبقه |
| بادبند | افزایش سریع سختی جانبی و اجرای اقتصادی | محدودیت در بازشوها و معماری نما | سازههای فولادی |
| سیستم دوگانه | ترکیب سختی و شکلپذیری | طراحی پیچیدهتر و نیاز به کنترل دقیق سهم سیستمها | ساختمانهای مهم، بلندتر یا با نیاز لرزهای بالاتر |
۱۱- نقش سیستم باربر جانبی در کنترل دریفت
یکی از مهمترین وظایف سیستم باربر جانبی، کنترل دریفت ساختمان است. دریفت یعنی تغییرمکان جانبی نسبی بین دو طبقه متوالی. اگر سیستم باربر جانبی سختی کافی نداشته باشد، ساختمان در برابر زلزله یا باد بیش از حد جابهجا میشود و دریفت طبقات افزایش پیدا میکند.
قاب خمشی معمولاً نسبت به دیوار برشی یا بادبند سختی کمتری دارد و ممکن است در برخی پروژهها کنترل دریفت با آن دشوارتر باشد. در مقابل، دیوار برشی و مهاربندها به دلیل سختی جانبی بالاتر، معمولاً در کاهش دریفت مؤثرتر هستند. البته انتخاب سیستم فقط بر اساس دریفت انجام نمیشود و باید مقاومت، شکلپذیری، معماری، اقتصاد و ضوابط آییننامهای نیز بررسی شوند.
نکته مهم: اگر دریفت ساختمان زیاد باشد، ممکن است فقط افزایش ابعاد تیر و ستون کافی نباشد و نیاز به اصلاح سیستم باربر جانبی، اضافه کردن دیوار برشی، بادبند یا تغییر جانمایی آنها وجود داشته باشد.
۱۲- ارتباط سیستم باربر جانبی با طبقه نرم
طبقه نرم زمانی ایجاد میشود که سختی جانبی یک طبقه نسبت به طبقات دیگر به طور قابل توجهی کمتر باشد. یکی از دلایل مهم ایجاد طبقه نرم، قطع شدن یا کاهش سیستم باربر جانبی در یک طبقه خاص است. برای مثال، اگر در طبقات بالا دیوارهای زیادی وجود داشته باشد اما طبقه همکف برای پارکینگ کاملاً باز باشد، احتمال تشکیل طبقه نرم افزایش مییابد.
همچنین اگر دیوار برشی یا بادبند در طبقات بالا وجود داشته باشد اما در طبقه پایین حذف شود یا مسیر آن تا فونداسیون ادامه پیدا نکند، مسیر انتقال نیرو دچار مشکل میشود. این ناپیوستگی میتواند باعث تمرکز تغییرشکل و افزایش آسیب در همان طبقه شود.
بنابراین سیستم باربر جانبی باید تا حد امکان در ارتفاع ساختمان پیوسته و منظم باشد. تغییر ناگهانی سختی یا حذف اعضای مقاوم جانبی در یک طبقه، از مهمترین عوامل نامنظمی در ارتفاع است.
۱۳- جانمایی سیستم باربر جانبی در پلان
جانمایی سیستم باربر جانبی در پلان ساختمان اهمیت بسیار زیادی دارد. اگر دیوارهای برشی یا بادبندها به صورت نامتقارن قرار گیرند، مرکز سختی ساختمان از مرکز جرم فاصله میگیرد و در زمان زلزله، پیچش در سازه ایجاد میشود. پیچش میتواند باعث افزایش تغییرمکان در برخی گوشههای ساختمان و افزایش دریفت موضعی شود.
- دیوار برشی و بادبند بهتر است تا حد امکان به صورت متعادل در پلان قرار گیرند.
- سیستم باربر جانبی باید در هر دو راستای اصلی ساختمان تأمین شود.
- جانمایی کاملاً یکطرفه یا نامتقارن میتواند باعث پیچش شود.
- اعضای مقاوم جانبی باید تا حد امکان مسیر انتقال نیرو تا فونداسیون را کامل کنند.
در پروژههای واقعی، معماری و سازه باید از مراحل اولیه هماهنگ شوند. اگر محل آسانسور، پله، بازشوها، پارکینگ یا نما بدون توجه به سیستم باربر جانبی تعیین شود، ممکن است طراحی سازه با مشکل جدی مواجه گردد.
۱۴- انتخاب سیستم باربر جانبی مناسب
انتخاب سیستم باربر جانبی مناسب به یک عامل واحد وابسته نیست. مهندس طراح باید مجموعهای از عوامل فنی، اجرایی، اقتصادی و معماری را بررسی کند. یک سیستم ممکن است از نظر سازهای بسیار مناسب باشد، اما از نظر معماری محدودیت ایجاد کند. یا ممکن است اجرای آن اقتصادی نباشد.
| عامل | تأثیر در انتخاب سیستم |
|---|---|
| ارتفاع ساختمان | با افزایش ارتفاع، کنترل دریفت سختتر میشود و سیستمهای سختتر اهمیت پیدا میکنند. |
| منطقه لرزهخیزی | در مناطق با خطر زلزله بیشتر، انتخاب سیستم مناسب اهمیت بیشتری دارد. |
| نوع سازه | سازه فولادی، بتنی یا مختلط میتواند گزینههای متفاوتی ایجاد کند. |
| معماری | محل بازشوها، پارکینگ، پله، آسانسور و نما روی جانمایی سیستم اثر دارد. |
| اقتصاد پروژه | هزینه مصالح، اجرا، زمان ساخت و نیروی متخصص در انتخاب سیستم مؤثر است. |
۱۵- اشتباهات رایج در سیستم باربر جانبی
- جانمایی نامتقارن دیوار برشی یا بادبند و ایجاد پیچش در سازه
- حذف سیستم باربر جانبی در طبقه همکف برای ایجاد پارکینگ یا فضای باز
- قطع شدن دیوار برشی یا بادبند قبل از رسیدن به فونداسیون
- تأمین نکردن سیستم باربر جانبی در هر دو راستای اصلی ساختمان
- بیتوجهی به کنترل دریفت و فقط تمرکز روی مقاومت اعضا
- هماهنگ نکردن معماری و سازه در مراحل اولیه طراحی
- استفاده از سیستم نامناسب برای ارتفاع، کاربری یا منطقه لرزهخیزی پروژه
۱۶- سوالات پرتکرار (FAQ) درباره سیستم باربر جانبی
آیا ستونها به تنهایی سیستم باربر جانبی هستند؟
در برخی سازهها، ستونها همراه با تیرها و اتصالات قاب خمشی میتوانند بخشی از سیستم باربر جانبی باشند. اما ستون به تنهایی و بدون سیستم مناسب، معمولاً برای تحمل نیروهای جانبی کافی نیست. رفتار جانبی ساختمان باید به صورت یک سیستم کامل بررسی شود.
دیوار برشی بهتر است یا بادبند؟
هیچ پاسخ یکسانی برای همه پروژهها وجود ندارد. دیوار برشی معمولاً در سازههای بتنی و بادبند در سازههای فولادی کاربرد بیشتری دارد. انتخاب بین این دو به نوع سازه، معماری، ارتفاع، اقتصاد پروژه و ضوابط طراحی بستگی دارد.
آیا سیستم باربر جانبی فقط برای زلزله است؟
خیر. این سیستم برای مقاومت در برابر نیروهای جانبی مختلف مانند زلزله، باد، فشار خاک و فشار آب کاربرد دارد. البته در ساختمانهای معمولی، زلزله و باد مهمترین بارهای جانبی هستند.
آیا قاب خمشی برای همه ساختمانها مناسب است؟
قاب خمشی در بسیاری از ساختمانها قابل استفاده است، اما برای ساختمانهای بلند یا سازههایی که کنترل دریفت دشوار است، ممکن است به تنهایی کافی نباشد و نیاز به دیوار برشی، بادبند یا سیستم دوگانه وجود داشته باشد.
۱۷- جمعبندی
سیستم باربر جانبی مجموعهای از اعضا و اجزای سازهای است که وظیفه تحمل و انتقال نیروهای افقی ناشی از زلزله، باد و سایر بارهای جانبی را بر عهده دارد. این سیستم باید نیروها را از طبقات به فونداسیون منتقل کند و همزمان تغییرمکان جانبی و دریفت ساختمان را در محدوده قابل قبول نگه دارد.
قاب خمشی، دیوار برشی، بادبند و سیستم دوگانه از مهمترین انواع سیستمهای باربر جانبی هستند. قاب خمشی آزادی معماری بیشتری دارد اما ممکن است کنترل دریفت در آن سختتر باشد. دیوار برشی و بادبند سختی جانبی بیشتری ایجاد میکنند و در کاهش تغییرمکان جانبی مؤثرند. سیستم دوگانه نیز با ترکیب دو سیستم مقاوم، میتواند عملکرد بهتری در پروژههای خاص ایجاد کند.
در طراحی ساختمان، انتخاب و جانمایی سیستم باربر جانبی باید با دقت انجام شود. ناپیوستگی در ارتفاع، جانمایی نامتقارن، حذف اعضای مقاوم جانبی در طبقه همکف یا بیتوجهی به کنترل دریفت میتواند رفتار لرزهای ساختمان را نامطلوب کند. به همین دلیل هماهنگی معماری و سازه از مراحل اولیه طراحی اهمیت زیادی دارد.
