طبقه نرم یا Soft Story یکی از خطرناکترین نامنظمیهای سازهای در ساختمانهاست. این پدیده زمانی رخ میدهد که سختی جانبی یک طبقه نسبت به طبقات بالاتر یا پایینتر بهطور قابل توجهی کمتر باشد. در چنین حالتی، هنگام زلزله، تغییرمکان جانبی و دریفت در همان طبقه متمرکز میشود و خطر آسیب شدید یا حتی فروریزش موضعی ساختمان افزایش پیدا میکند.
به زبان ساده، اگر یک طبقه نسبت به بقیه طبقات ساختمان ضعیفتر یا نرمتر باشد، در زمان زلزله مثل یک نقطه آسیبپذیر عمل میکند. به جای اینکه تغییرشکل جانبی ساختمان بین طبقات مختلف توزیع شود، بخش زیادی از تغییرشکل در همان طبقه جمع میشود. این موضوع میتواند باعث شکست ستونها، خرابی دیوارها، افزایش اثر P-Delta و کاهش پایداری سازه شود.

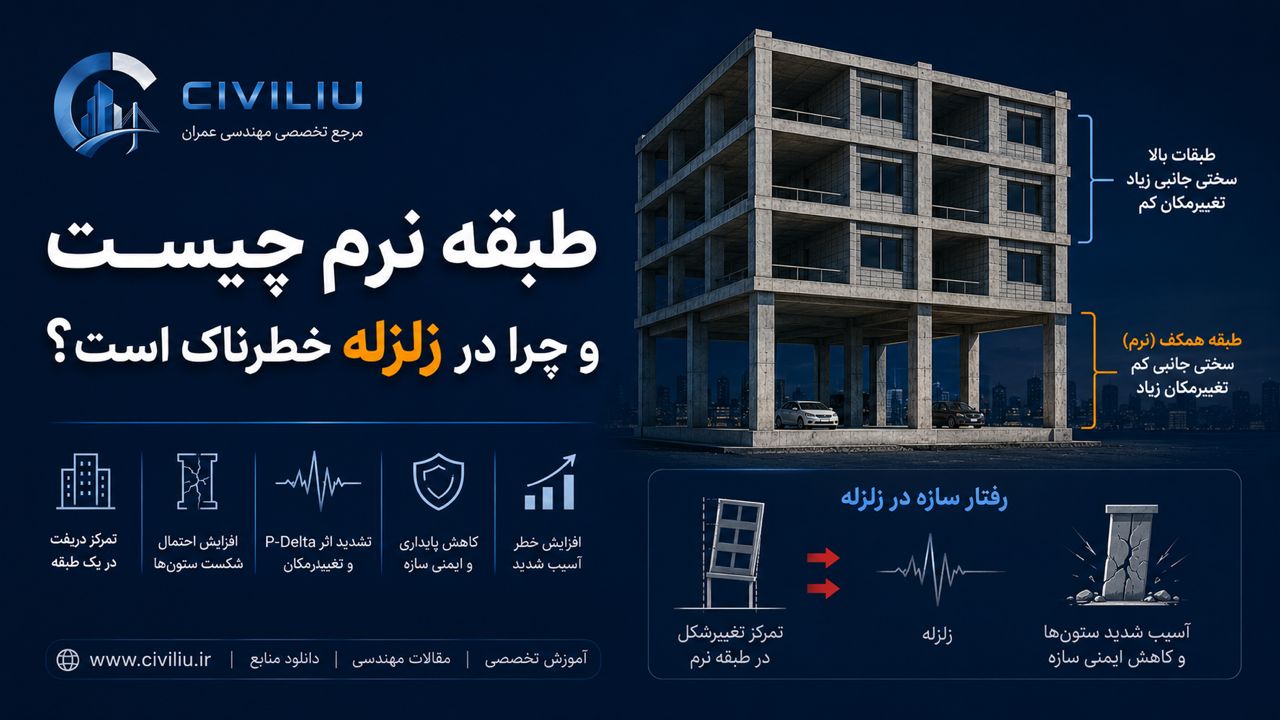

یکی از رایجترین نمونههای طبقه نرم، ساختمانهایی هستند که در طبقه همکف برای پارکینگ، مغازه یا فضای باز، دیوارهای داخلی و پیرامونی کمتری دارند. این طبقه به دلیل باز بودن فضا، سختی جانبی کمتری نسبت به طبقات مسکونی بالاتر دارد و در زلزله میتواند رفتار نامناسبی از خود نشان دهد.
۱- طبقه نرم چیست؟
طبقه نرم به طبقهای گفته میشود که سختی جانبی آن نسبت به سایر طبقات ساختمان به شکل قابل توجهی کمتر باشد. سختی جانبی یعنی توانایی یک طبقه در مقاومت در برابر جابهجایی جانبی ناشی از زلزله یا باد. هرچه سختی جانبی کمتر باشد، آن طبقه در برابر نیروهای جانبی تغییرمکان بیشتری خواهد داشت.
در ساختمانهای منظم، سختی جانبی طبقات باید به صورت مناسب و پیوسته در ارتفاع توزیع شود. اما اگر در یک طبقه، تعداد دیوارها، مهاربندها، دیوارهای برشی یا اعضای مقاوم جانبی کمتر باشد، همان طبقه میتواند به طبقه نرم تبدیل شود.
طبقه نرم معمولاً فقط با نگاه ظاهری قابل تشخیص قطعی نیست. ممکن است یک طبقه از نظر معماری بازتر به نظر برسد، اما تشخیص نهایی نیاز به تحلیل سازه، بررسی سختی طبقات، کنترل دریفت و مقایسه با ضوابط آییننامهای دارد.
۲- مفهوم سختی جانبی در طبقه نرم
برای درک طبقه نرم باید مفهوم سختی جانبی را بدانیم. سختی جانبی نشان میدهد یک طبقه در برابر نیروی جانبی چقدر مقاومت میکند و چقدر تغییرمکان میدهد. اگر یک طبقه سختی کافی داشته باشد، تحت نیروی زلزله تغییرمکان کنترلشدهای دارد. اما اگر سختی آن کم باشد، جابهجایی زیادی در همان طبقه رخ میدهد.
بهصورت ساده، طبقهای که دیوار برشی، مهاربند یا اعضای مقاوم جانبی کافی ندارد، نرمتر از طبقات دیگر است. در مقابل، طبقهای که دیوار برشی یا سیستم باربر جانبی مؤثر دارد، معمولاً سختی جانبی بیشتری خواهد داشت.
| وضعیت طبقه | رفتار در زلزله |
|---|---|
| طبقه با سختی جانبی مناسب | تغییرمکان جانبی کنترلشده و توزیع مناسب نیروها |
| طبقه با سختی جانبی کم | افزایش دریفت، تمرکز تغییرشکل و احتمال آسیب شدید |
۳- چرا طبقه نرم در زلزله خطرناک است؟
در زلزله، ساختمان تحت نیروهای رفت و برگشتی جانبی قرار میگیرد. اگر سختی طبقات بهصورت یکنواخت و مناسب توزیع شده باشد، تغییرشکل ساختمان در چند طبقه پخش میشود. اما در ساختمان دارای طبقه نرم، بخش زیادی از تغییرشکل جانبی در همان طبقه نرم متمرکز میشود.
این تمرکز تغییرشکل باعث میشود ستونها، اتصالات، دیوارها و اعضای قائم آن طبقه تحت تقاضای بسیار بیشتری قرار بگیرند. در نتیجه احتمال ترک خوردگی، خردشدگی بتن، کمانش میلگردها، شکست ستون، آسیب شدید دیوارها و کاهش پایداری کلی ساختمان افزایش مییابد.
- تمرکز دریفت در یک طبقه
- افزایش نیروی داخلی و تغییرشکل ستونها
- افزایش احتمال تشکیل مفصل پلاستیک نامطلوب در ستونها
- تشدید اثر P-Delta به دلیل تغییرمکان جانبی زیاد
- افزایش احتمال فروریزش موضعی یا کلی در زلزله شدید
۴- نمونه رایج طبقه نرم در ساختمانها
رایجترین نمونه طبقه نرم در ساختمانهای شهری، طبقه همکف باز برای پارکینگ یا واحد تجاری است. در این نوع ساختمانها، طبقات بالا معمولاً دارای دیوارهای جداکننده و پرکننده بیشتری هستند، اما طبقه همکف به دلیل نیاز به فضای باز، ورودی، پارکینگ یا مغازه، دیوارهای کمتری دارد.
این کاهش دیوارها و عناصر مقاوم جانبی باعث میشود سختی طبقه همکف کمتر از طبقات بالاتر شود. اگر در طراحی سازه، این موضوع با دیوار برشی، مهاربند، قاب مناسب یا جزئیات لرزهای درست جبران نشود، ساختمان در زلزله دچار رفتار طبقه نرم خواهد شد.
| نمونه | دلیل ایجاد طبقه نرم |
|---|---|
| پارکینگ همکف | حذف دیوارها برای ایجاد فضای باز |
| واحد تجاری در طبقه پایین | ویترین، دهانههای باز و کاهش دیوارهای جداکننده |
| حذف دیوارهای پرکننده در یک طبقه | کاهش سختی جانبی همان طبقه نسبت به طبقات دیگر |
۵- تفاوت طبقه نرم و طبقه ضعیف چیست؟
طبقه نرم و طبقه ضعیف دو مفهوم نزدیک اما متفاوت هستند. طبقه نرم بیشتر به کمبود سختی جانبی مربوط میشود، در حالی که طبقه ضعیف به کمبود مقاومت جانبی مربوط است. ممکن است یک طبقه سختی کمی داشته باشد اما از نظر مقاومت هنوز قابل قبول باشد، یا برعکس، سختی مناسبی داشته باشد اما مقاومت کافی نداشته باشد.
| مفهوم | معیار اصلی | خطر اصلی |
|---|---|---|
| طبقه نرم | کاهش سختی جانبی نسبت به طبقات دیگر | افزایش دریفت و تمرکز تغییرشکل |
| طبقه ضعیف | کاهش مقاومت جانبی نسبت به طبقات دیگر | ناتوانی در تحمل نیروی جانبی زلزله |
در طراحی لرزهای، هر دو نوع نامنظمی مهم هستند و باید جداگانه بررسی شوند. ساختمانی که هم طبقه نرم و هم طبقه ضعیف داشته باشد، در زلزله بسیار آسیبپذیرتر خواهد بود.
۶- ارتباط طبقه نرم با دریفت ساختمان
طبقه نرم ارتباط مستقیم با دریفت ساختمان دارد. دریفت یعنی تغییرمکان جانبی نسبی بین دو طبقه متوالی. وقتی یک طبقه نرم باشد، همان طبقه نسبت به طبقات دیگر تغییرمکان بیشتری تجربه میکند و در نتیجه دریفت آن طبقه افزایش مییابد.
افزایش دریفت در طبقه نرم فقط یک مشکل عددی در خروجی نرمافزار نیست؛ بلکه نشانه تمرکز تغییرشکل در یک بخش حساس از ساختمان است. این تمرکز میتواند باعث آسیب به ستونها، ترک دیوارها، شکست اجزای غیرسازهای و افزایش اثرات مرتبه دوم شود.
نکته مهم: هر طبقهای که دریفت زیادی دارد الزاماً طبقه نرم نیست، اما طبقه نرم معمولاً باعث افزایش دریفت در همان طبقه میشود.
۷- ارتباط طبقه نرم با اثر P-Delta
اثر P-Delta زمانی ایجاد میشود که بارهای ثقلی ساختمان روی سازهای که دچار تغییرمکان جانبی شده است، لنگر اضافی ایجاد کنند. در طبقه نرم، به دلیل افزایش تغییرمکان جانبی و دریفت، مقدار Δ در رابطه P × Δ افزایش پیدا میکند. بنابراین اثر P-Delta میتواند در طبقه نرم شدیدتر شود.
اگر این اثر کنترل نشود، میتواند تغییرمکان جانبی را بیشتر کند و باعث افزایش نیروهای داخلی، کاهش پایداری و آسیب شدیدتر در همان طبقه شود. به همین دلیل، در ساختمانهایی که احتمال طبقه نرم دارند، کنترل دریفت و بررسی اثر P-Delta اهمیت بیشتری پیدا میکند.
۸- علتهای ایجاد طبقه نرم
طبقه نرم معمولاً به دلیل تغییر ناگهانی سختی جانبی در ارتفاع ساختمان ایجاد میشود. این تغییر ممکن است به دلیل تصمیمات معماری، حذف دیوارها، جانمایی نامناسب سیستم باربر جانبی یا تفاوت زیاد در ارتفاع طبقات باشد.
- حذف دیوارهای پرکننده در طبقه همکف برای پارکینگ
- وجود مغازه یا فضای تجاری با دهانههای باز در طبقه پایین
- کاهش یا حذف دیوار برشی در یک طبقه خاص
- جانمایی نامناسب مهاربندها یا دیوارهای برشی در ارتفاع
- افزایش ارتفاع یک طبقه نسبت به سایر طبقات
- تغییر سیستم سازهای در یک طبقه
- حذف یا تضعیف اعضای مقاوم جانبی در بازسازی یا تغییر کاربری
۹- نشانههای احتمالی وجود طبقه نرم
تشخیص قطعی طبقه نرم نیاز به تحلیل سازهای دارد، اما برخی نشانهها میتوانند احتمال وجود این مشکل را نشان دهند. این نشانهها بهخصوص در بررسی اولیه ساختمانهای موجود اهمیت دارند.
- باز بودن کامل یا زیاد طبقه همکف نسبت به طبقات بالا
- وجود پارکینگ یا مغازه با دیوارهای کم در طبقه پایین
- ارتفاع زیاد یک طبقه نسبت به طبقات دیگر
- حذف دیوار یا مهاربند در یک طبقه در اثر بازسازی
- تمرکز ترکها یا آسیبها در یک طبقه خاص پس از زلزله یا نشست
- تفاوت زیاد در جانمایی دیوارها بین طبقات پایین و بالا
وجود این نشانهها به معنی قطعی بودن طبقه نرم نیست، اما نشان میدهد ساختمان باید توسط مهندس سازه بررسی شود.
۱۰- طبقه نرم در ساختمانهای بتنی و فولادی
طبقه نرم هم در سازههای بتنی و هم در سازههای فولادی میتواند رخ دهد. در سازههای بتنی، حذف دیوارهای پرکننده، نبود دیوار برشی کافی یا ضعف ستونهای طبقه پایین میتواند باعث ایجاد این مشکل شود. در سازههای فولادی نیز حذف یا جانمایی نامناسب مهاربندها، ضعف اتصالات یا باز بودن طبقه همکف میتواند عامل خطر باشد.
| نوع سازه | علتهای رایج طبقه نرم |
|---|---|
| سازه بتنی | نبود دیوار برشی، حذف دیوارهای پرکننده، ضعف ستونها یا ارتفاع زیاد طبقه |
| سازه فولادی | حذف مهاربند، جانمایی نامناسب بادبند، ضعف قاب خمشی یا باز بودن طبقه پایین |
۱۱- روشهای کنترل و کاهش خطر طبقه نرم
برای کاهش خطر طبقه نرم، هدف اصلی این است که سختی و مقاومت جانبی طبقه آسیبپذیر افزایش یابد یا توزیع سختی در ارتفاع ساختمان منظمتر شود. انتخاب روش مناسب به نوع سازه، معماری، شرایط موجود و نظر مهندس طراح بستگی دارد.
- اضافه کردن دیوار برشی در سازههای بتنی
- اضافه کردن مهاربند در سازههای فولادی
- تقویت ستونهای طبقه نرم
- اصلاح جانمایی سیستم باربر جانبی در پلان و ارتفاع
- استفاده از سیستم دوگانه در پروژههای مناسب
- کاهش بازشوهای غیرضروری یا استفاده از جزئیات مقاوم مناسب
- کنترل دقیق دریفت و اثر P-Delta در تحلیل سازه
در ساختمانهای موجود، مقاومسازی طبقه نرم ممکن است شامل اضافه کردن دیوار برشی، بادبند، ژاکت بتنی یا فولادی، میراگر یا سایر روشهای تخصصی باشد. این اقدامات باید حتماً بر اساس ارزیابی دقیق و طراحی مهندسی انجام شوند.
۱۲- نقش دیوار برشی و بادبند در جلوگیری از طبقه نرم
دیوار برشی و بادبند از مهمترین عناصر مقاوم در برابر نیروهای جانبی هستند. اگر این عناصر به شکل مناسب در طبقات مختلف ادامه داشته باشند، میتوانند توزیع سختی جانبی را منظمتر کنند و خطر تشکیل طبقه نرم را کاهش دهند.
مشکل زمانی ایجاد میشود که دیوار برشی یا بادبند در طبقات بالا وجود داشته باشد اما در طبقه پایین حذف شود یا محل آن تغییر کند. این قطعشدگی در مسیر انتقال نیرو میتواند باعث تمرکز تغییرشکل و ایجاد نامنظمی در ارتفاع شود.
نکته اجرایی: سیستم باربر جانبی باید تا حد امکان مسیر پیوسته و منطقی از طبقات بالا تا فونداسیون داشته باشد. قطع یا تغییر ناگهانی آن میتواند رفتار لرزهای سازه را نامطلوب کند.
۱۳- اشتباهات رایج درباره طبقه نرم
- تصور اینکه طبقه نرم فقط در ساختمانهای بلند رخ میدهد.
- بیتوجهی به اثر پارکینگ باز در طبقه همکف
- حذف دیوار یا مهاربند در بازسازی بدون بررسی سازهای
- اعتماد به ظاهر ساختمان بدون تحلیل سختی و دریفت طبقات
- نادیده گرفتن اثر P-Delta در طبقهای که دریفت زیادی دارد
- قطع کردن دیوار برشی یا بادبند در طبقه پایین به دلیل محدودیت معماری
- بیتوجهی به نامنظمی در ارتفاع در مدل نرمافزاری
۱۴- سوالات پرتکرار (FAQ) درباره طبقه نرم
آیا طبقه نرم فقط در طبقه همکف ایجاد میشود؟
خیر. اگرچه طبقه همکف باز رایجترین محل ایجاد طبقه نرم است، اما هر طبقهای که سختی جانبی آن نسبت به طبقات مجاور بهطور قابل توجهی کمتر باشد، میتواند طبقه نرم محسوب شود.
آیا وجود پارکینگ در همکف همیشه یعنی ساختمان طبقه نرم دارد؟
نه همیشه. اگر در طراحی سازه، سختی و مقاومت جانبی طبقه همکف با دیوار برشی، قاب مناسب، مهاربند یا سیستم مقاوم کافی تأمین شده باشد، الزاماً طبقه نرم ایجاد نمیشود. تشخیص نهایی نیاز به تحلیل سازه دارد.
طبقه نرم چه ارتباطی با دریفت دارد؟
در طبقه نرم، سختی جانبی کمتر است و در نتیجه تغییرمکان جانبی نسبی یا دریفت همان طبقه افزایش پیدا میکند. افزایش دریفت میتواند باعث آسیب بیشتر در زلزله شود.
آیا میتوان طبقه نرم را مقاومسازی کرد؟
بله. بسته به نوع سازه و شرایط پروژه، میتوان با روشهایی مانند اضافه کردن دیوار برشی، بادبند، ژاکت بتنی یا فولادی، تقویت ستونها یا اصلاح سیستم باربر جانبی، خطر طبقه نرم را کاهش داد. این کار باید حتماً توسط مهندس متخصص طراحی شود.
۱۵- جمعبندی
طبقه نرم یکی از مهمترین و خطرناکترین نامنظمیهای سازهای در برابر زلزله است. این پدیده زمانی رخ میدهد که سختی جانبی یک طبقه نسبت به طبقات دیگر کمتر باشد و در نتیجه تغییرشکل جانبی و دریفت در همان طبقه متمرکز شود.
رایجترین نمونه طبقه نرم، طبقه همکف باز برای پارکینگ یا فضای تجاری است. اگر این طبقه از نظر سیستم باربر جانبی بهدرستی طراحی نشده باشد، در زلزله میتواند محل تمرکز آسیب شود. ارتباط طبقه نرم با دریفت ساختمان، اثر P-Delta، سختی جانبی و پایداری سازه باعث میشود این موضوع در طراحی لرزهای اهمیت ویژهای داشته باشد.
برای جلوگیری از طبقه نرم، باید توزیع سختی و مقاومت در ارتفاع ساختمان بهدرستی کنترل شود. استفاده مناسب از دیوار برشی، بادبند، قاب مقاوم، سیستم دوگانه و کنترل دقیق دریفت میتواند خطر این نامنظمی را کاهش دهد.
در ساختمانهای موجود نیز هرگونه حذف دیوار، تغییر کاربری یا بازسازی طبقات باید با بررسی مهندس سازه انجام شود.
